トライアングルフレーム

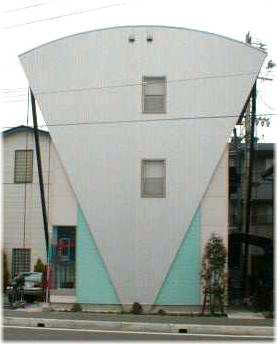

外観1

外観2

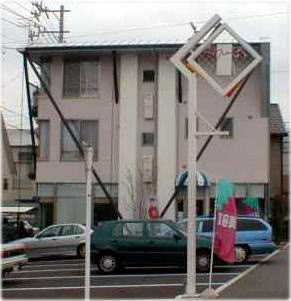

外観3

外観4

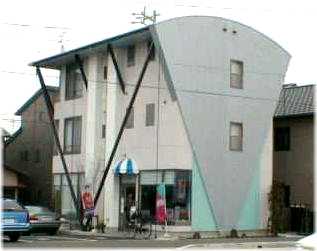

外観5

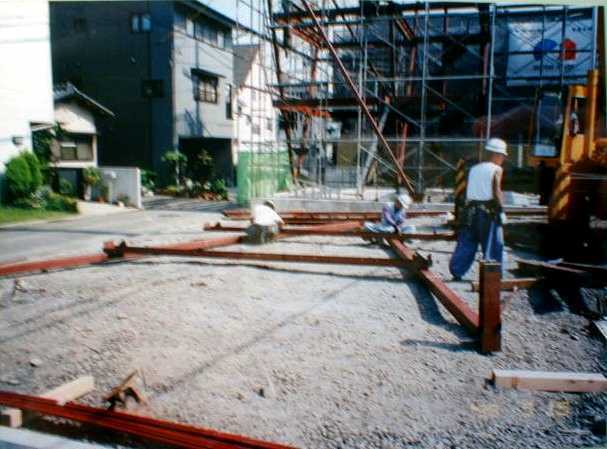

フレームの地組

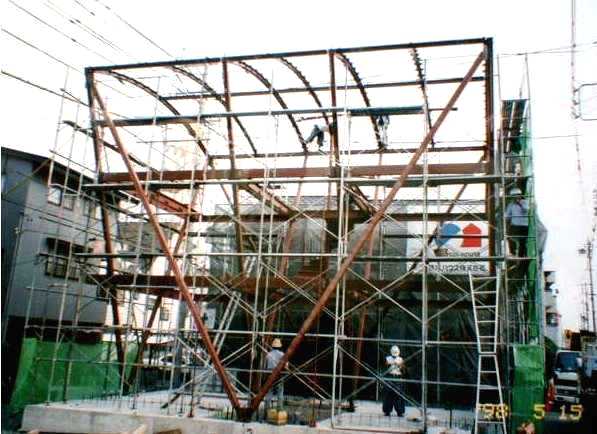

建て方1

建て方2

設計 原空間工作所

データ
所在地 静岡県静岡市
用途 店舗兼共同住宅
階数 地上3階
構造 鉄骨造+木造
杭・基礎 直接基礎

 写真でおわかりのとおりV字形に柱が建つ。当然ながらこのままでは非常に不安定である。安定した構造とする為に写真ではわかりにくいがV字柱の頂部から鉛直に垂らした丸鋼テンション材で地中梁に緊結している。このときの反力は地中梁の曲げモーメントに変換されるため、規模のわりにはやや大きめな地中梁が土中に埋まっている。建て方写真の状態で鉄骨工事は終了であるが、上ってみた所2,3階床レベルでの鉛直振動が激しい。これは予想していた事で、細い柱の曲げ剛性に依存するからである。最終的には木造軸組を建て込む事で解消した。
